一、适用范围

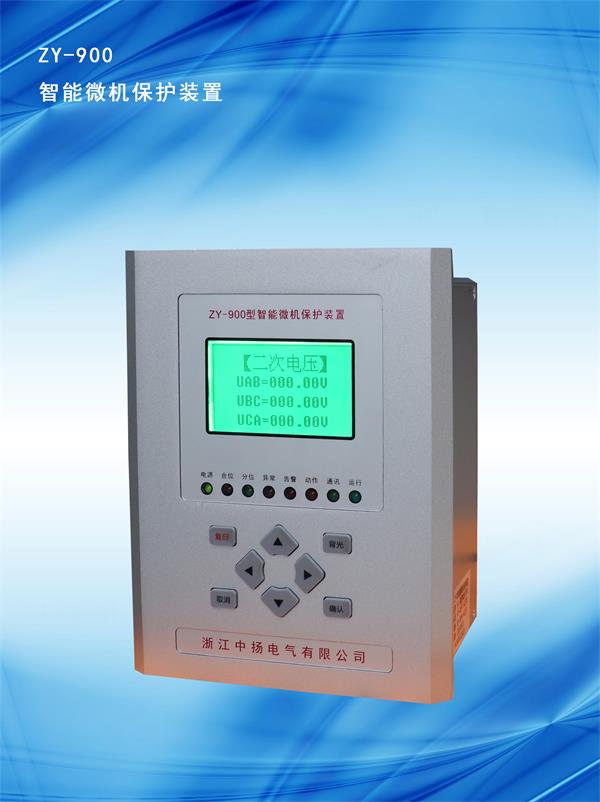

本装置可对35KV及以下电压等级的架空线路、电缆线路、变压器、电动机、电容器、PT等设备提供完善的保护、测量、控制及通信功能。装置既可分散在开关柜上就地安装,也可集中组屏安装;既可独立运行,也可联网构成综合自动化系统。装置采用全铝合金机箱,插拔式接线端子,既保证了装置强弱电分开,又使现场检修维护非常方便。
二、产品特点
 装置采用单片解决方案,所选用的CPU包含有Flash ROM、RAM、EEPROM、AD转换器、定时器、串行口等微机保护需要的所有资源。整套装置总线不出芯片,与外部设备的连接均通过驱动能力很强的IO口来实现,并采用多种隔离措施,使装置元器件少,运行稳定可靠,抗干扰能力强。
 装置具有八路可编程开入功能,不管是变压器的本体保护或是开关的各种状态均可直接接入保护装置,且保护动作后采用汉字方式显示相应变压器本体保护的动作故障信息。
 装置具有故障录波功能,故障波形均直接显示在装置面板上的大屏幕液晶显示器上。
 装置采用一次成型工程塑料结构,壳体设计简单、合理,外形美观大方。并且装置体积小巧,适合安装在中小型高压开关柜上使用。
 装置在硬件设计上严格将强弱电分开。弱电部分安装在主板上,所有信号线均经过地线进行屏蔽;强电部分安装在两块底板上,走线短,间距宽。
 装置与外部的所有连接部分均采用隔离措施,开关量输入、输出及通信接口通过光电隔离,模拟量通过互感器隔离,出口通过继电器隔离,使经过输入输出线上过来的干扰减到最小。
 模拟量经过互感器的输入输出部分,开关电源的输入输出部分,开关量输入部分均采用了抗高频干扰的屏蔽措施,可将高频干扰拒之门外。
 模拟量输入、开关量输入、电源输入及通讯接口部分均采用了专门抗快速瞬变干扰的元件,使装置抗瞬变干扰的能力特别强。
 装置内部采用高精度的时钟芯片,芯片内部集成有备用电池及晶振,时钟即使在装置掉电后也能准确走时十年以上,时钟的精度由芯片厂家保证年误差不超过2分钟,解决了通常保护装置单独运行期间时钟不准的问题,使装置能准确记录各种故障信息。
 装置具有三级看门狗,外部硬件看门狗、CPU硬件定时器看门狗和软件看门狗,且不同看门狗之间相互进行监视,使装置在各种情况下均不会死机。
 采用大屏幕汉字液晶显示及菜单操作方式,人机接口良好,定值数据、控制字含义、故障信息均以汉字的方式进行显示,整定调试非常方便。
 装置内部具有大容量的NVSRAM,装置按先进先出的顺序可记录180条带详细时标及所有电流值的故障信息,使故障分析变得简单而方便。
 装置的软件采用模块化设计,所有定时限的保护模块程序代码共享,重要程序段均具有多种冗余措施,并经过了长时间的现场运行考验,程序运行稳定可靠。
 装置具有带高速光电隔离的RS485或RS232通信接口,采用国标Modbus规约,可将各种信息上传至自动化监控系统。

三、主要技术参数
3.1. 环境条件
3.1.1 基本环境条件(确定产品基本性能及准确度、或仲裁试验的标准大气条件)
 环境温度:+15℃~+35℃。
 相对湿度:45% ~ 75%。
 大气压力:86 ~ 106 KPa
3.1.2 工作环境
 环境温度:-10℃ ~ +55℃。
 相对湿度:月平均最大相对湿度为93%以下,机壳表面无凝露。
 工作环境: 没有导致金属或绝缘损坏的腐蚀性气体及较严重的尘埃和霉菌,无火灾、爆炸危险的物质。
3.1.3 储存、运输环境
 装置的储存、运输及安装允许的环境温度为-25℃~ +75℃,在不施加任何激励量的条件下,不出现不可逆变化。
3.2 装置电源
 额定电压范围:交流电源:AC85V~265V;50HZ 直流电源: DC90V~300V。
 允许偏差:-20%~+10%。
3.3. 额定参数
 交流电流:5A,50HZ 或1A,50HZ
 交流电压:100V/380V,50HZ
 开关量输入电压:85V~265AC/DC(需外部接入)
3.4. 功率消耗
 电源回路:正常工作时不大于0.2W
 交流电流回路:不大于 0.2VA/相
3.5. 工作范围
 A、B、C相电流精确工作范围:0.2A~100A。
 零序电流精确工作范围: 0.1A ~ 5A。
 电压:(10V~150V)/(10V~500V)。
3.6. 精度
 各种保护动作精度:小于±3%
 温度变差:小于±2%
 综合误差:小于±3%
3.7. 跳闸输出
 输出容量:10A,250VAC/30VDC
 工作寿命:动作100,000次
3.8. 绝缘电阻、介质强度和冲击电压
 绝缘电阻:≥50 MΩ
 介质强度:2KV,50HZ,1min
 冲击电压:5KV,(1.2/50)µs
3.9. 振动
 符合IEC60255-21-1中3.2.1、3.2.2的有关规定。
3.10. 冲击
 符合GB/T14537-1993中4.2.1、4.2.2的有关规定。
3.11. 碰撞
 符合GB/T14537-1993中4.3的有关规定。
3.12. 抗干扰性能
3.12.1 脉冲干扰试验
 能承受GB/T14598.13中规定的严酷等级为Ⅳ级的1MHz和100KHz脉冲群干扰试验。
3.12.2 静电放电试验
 能承受GB/T14598.14中规定的严酷等级为Ⅳ级的静电放电干扰试验。
3.12.3 辐射电磁场干扰试验
 能承受GB/T14598.9中规定的严酷等级为Ⅲ级的辐射电磁场干扰试验。
3.12.4快速瞬变干扰试验
 能承受GB/T14598.10中规定的严酷等级为Ⅳ级的快速瞬变干扰试验。
注:订货时需说明:
 产品型号、名称、规格;
 技术要求(如电源装置需24V或48V订货时请注明);
 订货数量;
 收货单位、地址及收货人。

四、主要功能
4.1保护功能
 母充保护,可选择跳闸出口或仅发告警信号;
 三相三段式定时限相间过流保护,Ⅱ段及Ⅲ段可带后加速功能;
 反时限过电流保护,提供标准反时限、正常反时限、极端反时限可选;
 定时限过负荷保护,可选择跳闸出口或仅发告警信号;
 定时限负序电流保护,可选择跳闸出口或仅发告警信号;
 三段定时限零序电流保护,每段均可通过控制字投入或退出,
 低电压保护,可选择跳闸出口或仅发告警信号;
 过电压保护,可选择跳闸出口或仅发告警信号;
 三相一次自动重合闸,具有保护启动及接点不对应启动方式,且具有外部闭锁功能;
 八路可编程开入,通过外部开关量输入经装置重动后可实现跳闸或发信的功能;
 断路器跳闸回路监视功能,当断路器跳闸回路发生断线时,装置能发出告警信号;
 PT断线检测,当发生PT断线时,装置能发出告警信号;可选择闭锁低电压出口;
 具有电气防跳回路,自动适应各种型号断路器。
 弹簧未储能告警,当发生弹簧未储能时,装置能发出告警信号。
4.2数据采集功能
遥测
 实时采集三相电流、三相电压、零序电流、三相有功功率、无功功率、功率因数
遥信
 保护动作和外部开关量9路遥信量
遥控
 两路遥控继电器,远方控制断路器合闸、分闸
4.3事件记录功能
 保护动作事件、开入变位事件、遥控操作事件
4.4控制功能
 就地 / 远方分、合闸控制
4.5操作箱功能
 手动合闸检测、跳合闸回路断线告警
4.6通讯功能
 通讯功能,装置具有运行可靠的高速接口,具备遥测、遥信、遥控、遥调(四遥)功能。
4.7故障记录及故障录波功能
 故障记录及故障录波功能,并将故障发生时间、故障电流及电压大小、故障波形均直接显示在装置面板的液晶显示器上;装置按先进先出的顺序可记录180条详细的带时标的故障信息。
